Einfache Auswertung

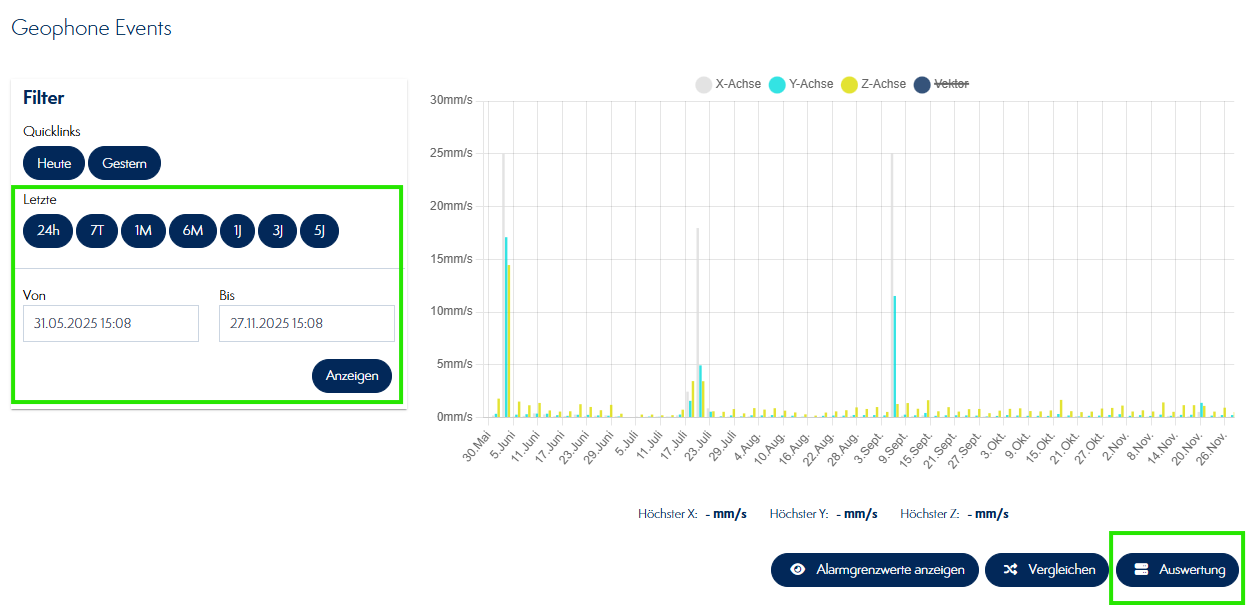

Öffnen Sie einen Sensor des Projekts. Mit dem Filter können Sie den Zeitraum auswählen, den Sie auswerten möchten. Benutzer Sie hierfür die vordefinierten Filter oder wählen Sie in den Datumsfeldern die Zeitspanne aus.

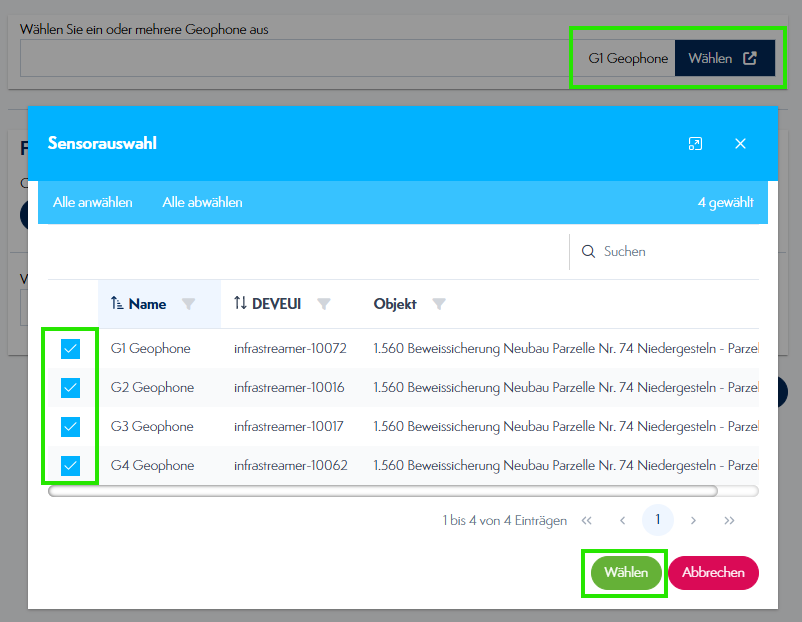

Klicken Sie danach auf Auswertung. Nun haben Sie die Möglichkeit über den Button "Wählen" mehrere Erschütterungsmessgeräte auszuwählen. Der zuvor gesetzte Datumsfilter wird übernommen und gilt für alle ausgewählten Geräte.

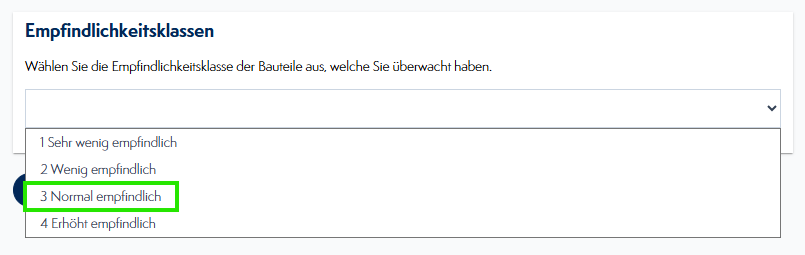

Im nächsten Schritt wählen Sie die Empfindlichskeitsklasse der Bauteile gemäss Norm aus:

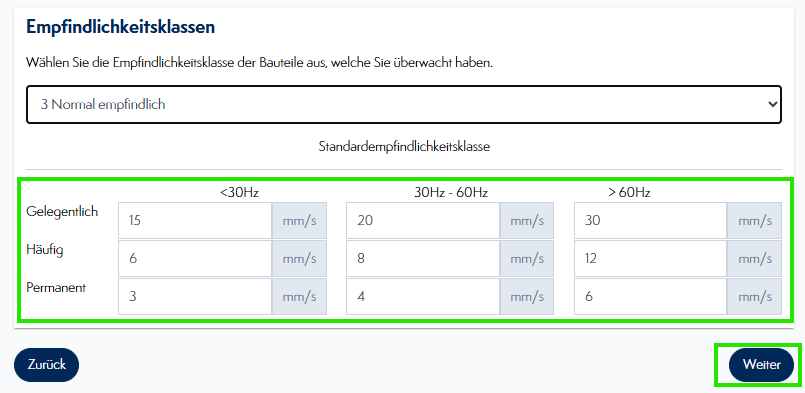

Anschließend können Sie die Standard‑Empfindlichkeitsklassen anpassen oder den vorgegebenen Standard gemäss Norm übernehmen.

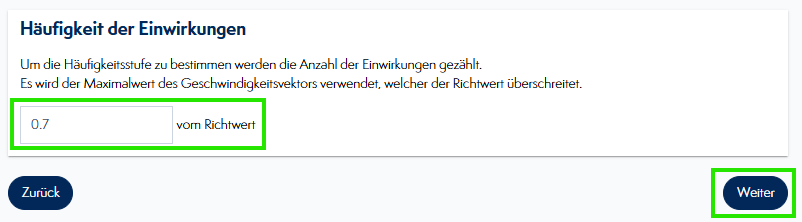

Darauf folgend haben Sie die Möglichkeit, die Häufigkeitsstufe (Häufigkeit der Einwirkungen) anzupassen. Der Standardwert gemäß Norm ist voreingestellt.
Nach der Auswahl erhalten Sie die Auswertung der Erschütterungsmessgeräte.

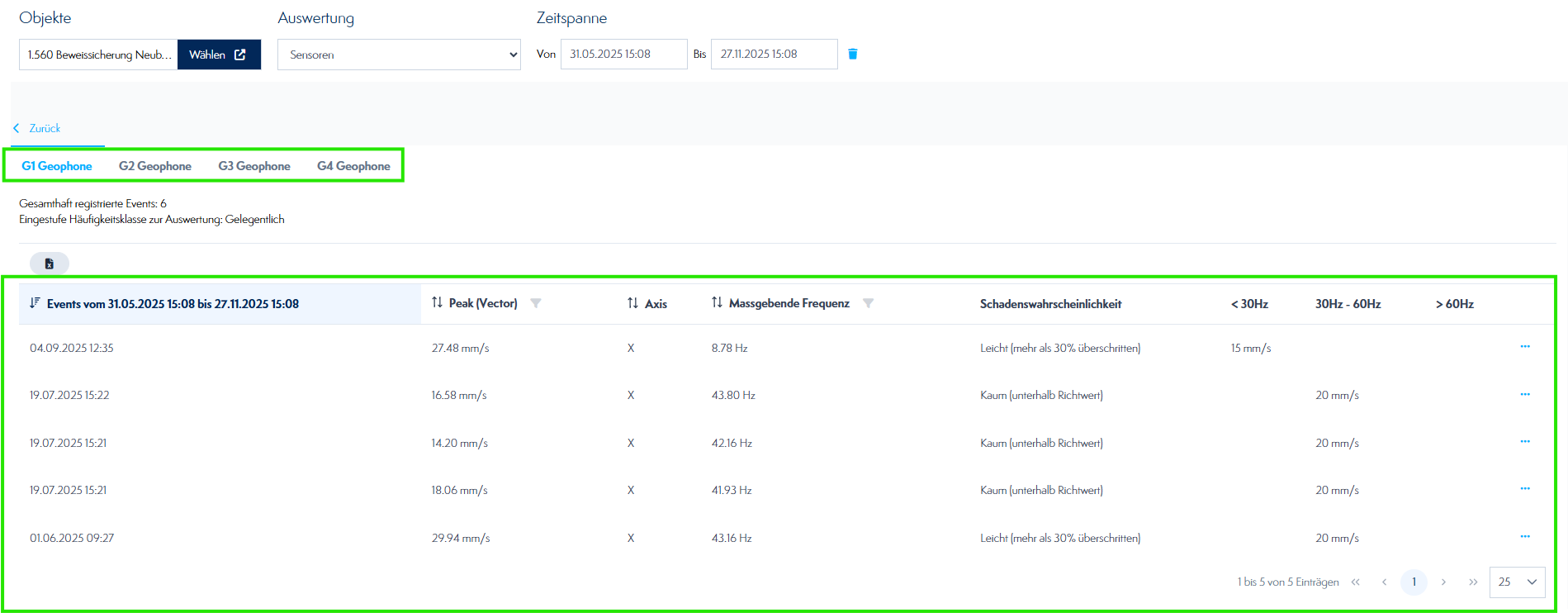

- Im oberen Bereich werden alle relevanten Events mit ihrer Schadenswahrscheinlichkeit angezeigt. Sie können jeweils das entsprechende Erschütterungsmessgerät auswählen und die entsprechenden Berichte anzeigen lassen.

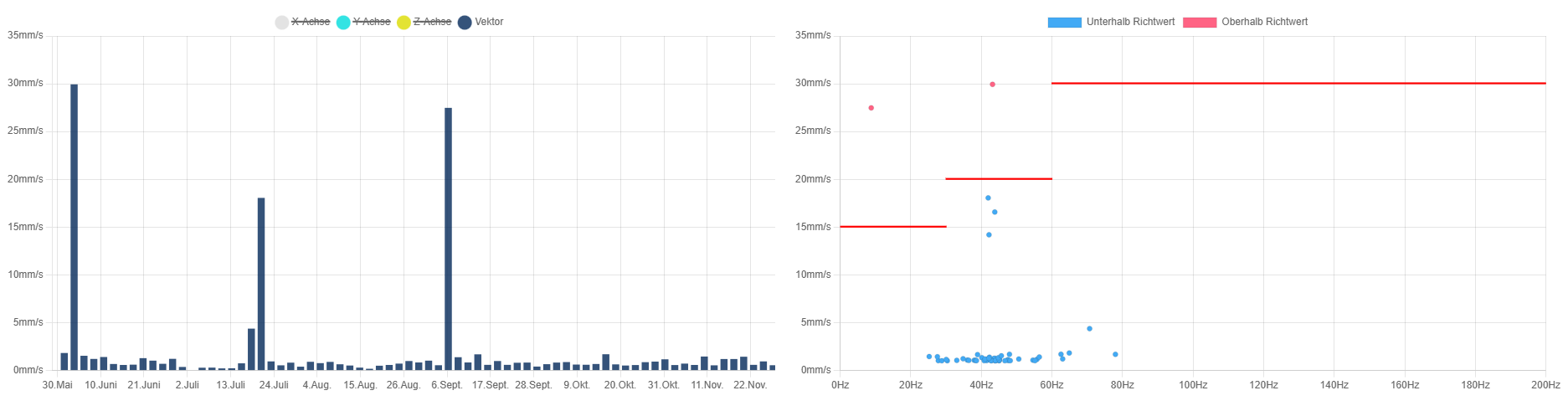

- Die erste Grafik zeigt sämtliche Events.
- In der zweiten Grafik wird dargestellt, ob sich die Events unterhalb oder oberhalb des Richtwertes befinden.

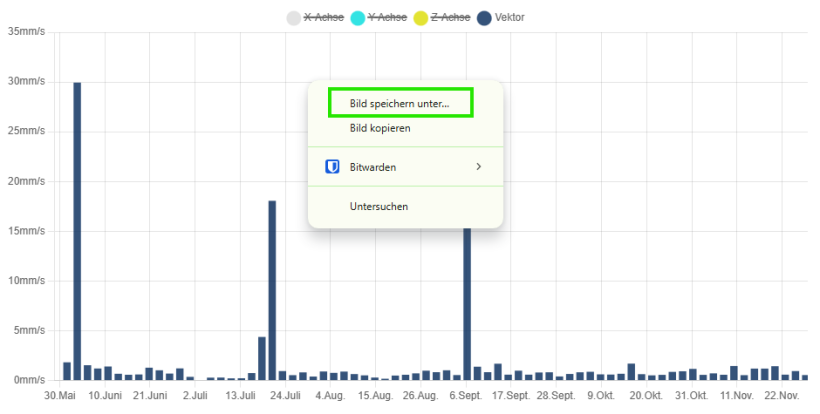

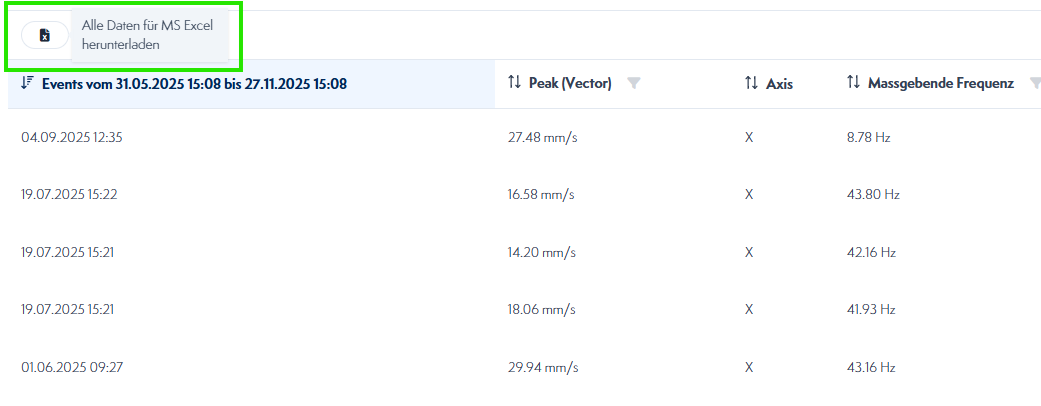

Alle Auswertungen können Sie entweder per Rechtsklick auf die Grafiken oder über den Button Exportieren herunterladen und abspeichern.
