Inbetriebnahme InfraShock

Um das Infra-Shock-Gerät in Betrieb zu nehmen, benötigen Sie drei Komponenten:

• InfraStreamer
• InfraShock
• Verbindungskabel

Verbinden Sie den InfraStreamer mit einer Stromquelle (220 V). Das Gerät startet dann automatisch. Durch das Anschließen des InfraShock an den InfraStreamer mit dem Sensor-Kabel sind beide Geräte betriebsbereit und die Messungen können beginnen.

Ein integriertes Überwachungssystem sorgt dafür, dass Sie sofort benachrichtigt werden, falls der InfraStreamer ausfällt (Stromausfall, Verbindungsunterbruch, usw.).

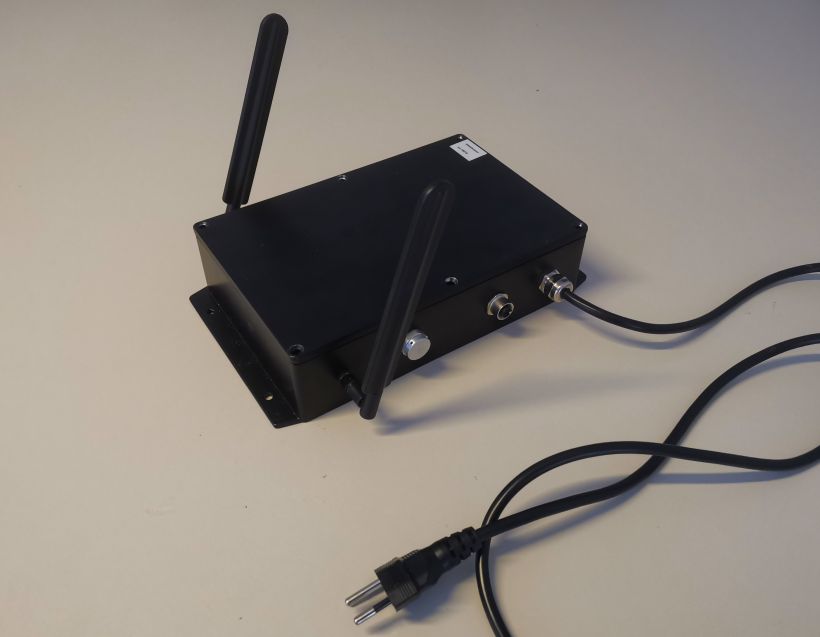

Infrastreamer (Übertragungsgerät)

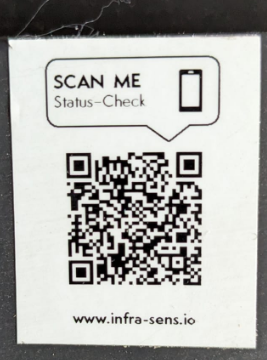

Bitte beachten Sie bei der Montage und Positionierung des Geräts, dass es einen ausreichenden Empfang hat. Ein guter Indikator dafür ist in der Regel der Handyempfang - wenn Ihr Handy Empfang hat, sollte auch der InfraStreamer funktionieren. Nach der Inbetriebnahme des Geräts kann durch das Scannen des QR-Codes am InfraStreamer überprüft werden, ob das Gerät online ist und wie die Empfangsqualität ausfällt.

Folgende Signalstärke-Zustände sind möglich:

• Perfekt
• Sehr Gut
• Gut
• Mittel
• Schlecht

Die Signalstärke wird alle 2–3 Minuten aktualisiert. Beim ersten Start des Geräts sowie bei schlechter Signalstärke empfehlen wir, die Verbindung zunächst zu überprüfen. Falls die Signalqualität weiterhin unzureichend ist, sollte eine erneute Kontrolle erfolgen.

Beispiele Signalstärke

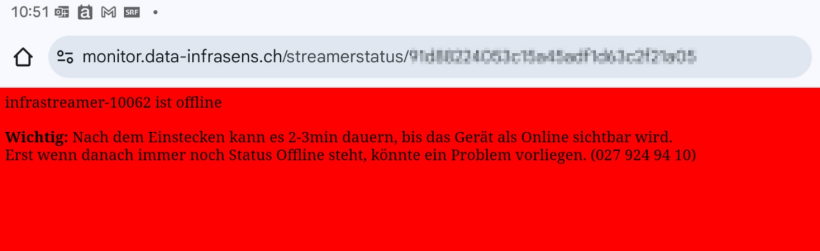

Offline

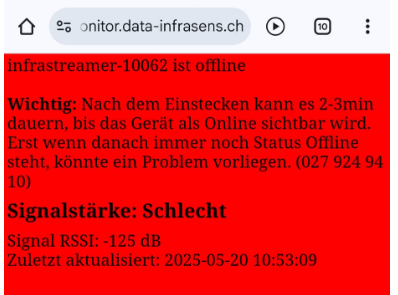

Schlecht

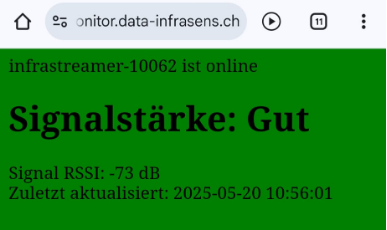

Gut

⚠ Wichtig: Bitte Streamer-Nummer (infrastreamer 100xx) zusammen mit GPS-Daten notieren, damit das Gerät dem richtigen Standort zugwiesen werden kann.

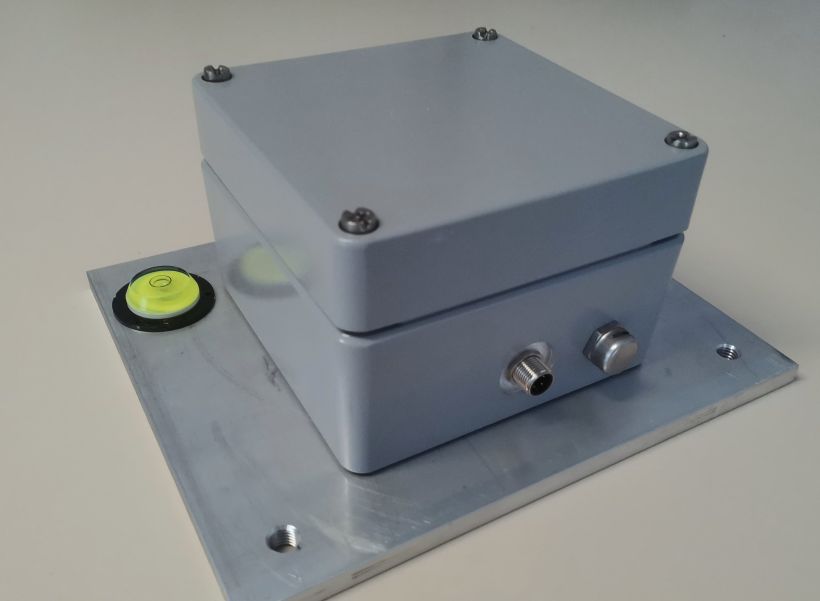

InfraShock (Erschütterungsmessgerät)

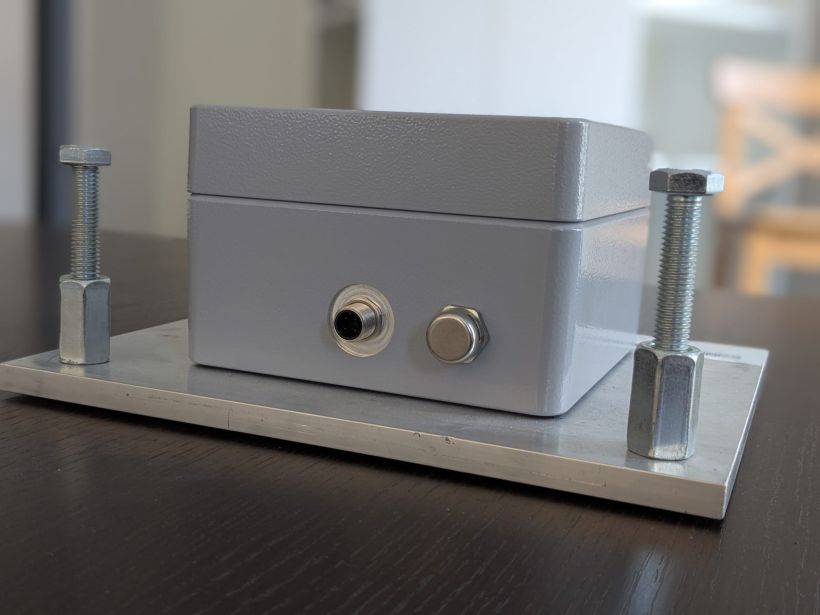

Das Erschütterungsmessgerät kann durch die Verwendung der drei Schrauben/Muttern zentral auf einem ebenen Fundament positioniert werden. Diese Methode gewährleistet eine stabile und sichere Aufstellung des Geräts.

Sensorkabel

Das Sensorkabel, das in verschiedenen Längen verfügbar ist, kann bei Bedarf verlängert werden.

Hinweisschilder

Um einen stetigen Empfang ohne Störungen zu gewährleisten, empfehlen wir die Anbringung der unten aufgeführten Hinweisschilder. Diese Maßnahme kann dazu beitragen, Erschütterungen zu vermeiden und die Leistungsfähigkeit Ihres Geräts zu optimieren.

ℹ Tipps

Falls eine Umplatzierung des InfraStreamers nicht möglich ist, bietet sich eine alternative Lösung an. Sie können Verlängerungskabel verwenden, um die Antennen am Gerät zu erweitern. Dies verbessert den Empfang und optimiert die Leistung des Geräts.

ℹ Checkliste zur Inbetriebnahme

Vor Ort:

1. Gerät platzieren – Falls nötig, eine Kabelverlängerung oder Kabelrolle nutzen. Stromkabel anschließen und den InfraStreamer mit InfraShock verbinden.
2. Signalstärke überprüfen – QR-Code am Gerät scannen, um die Verbindung zu kontrollieren.
3. Klopftest durchführen – Nach erfolgreicher Verbindung die Funktionsfähigkeit mit einem Klopftest prüfen.
4. Datenkontrolle auf InfraCloud – Überprüfung der übermittelten Daten.
5. Hinweisschilder anbringen – Alle relevanten Sicherheits- und Informationsschilder befestigen.
6. Standort dokumentieren – Gerätestandort samt InfraStreamer-Nummer (z. B. InfraStreamer-100xx) genau vermerken.

Im Büro:

1. Alarm-System einrichten (Grenzwerte, Benachrichtigungen, Ruhezeiten).
2. Daten des Klopftests löschen (lassen).
3. Datum für den Abbau als Reminder setzen.
